Connettore rapido Fine femmina

Connettore rapido del tipo di chiave

Connettore rapido è un connettore in grado di collegare o scollegare le condutture senza strumenti. I connettori rapidi possono essere divisi in: connettore rapido per aria, connettore rapido per gas di ossigeno, connettore rapido per gas e liquido, connettore rapido per la pressione dell'olio, connettore rapido per gas inerte, connettore rapido per olio di acqua di raffreddamento a temperatura dell'acqua connettore rapido. Qui, introduciamo principalmente l'accoppiamento rapido del tipo di maniglia utilizzato nell'industria petrolchimica.

Classificazione del prodotto

Il connettore rapido del tipo di chiave a chiave è diviso in 9 tipi in base al modello: tipo KJT-A, tipo B, tipo C, tipo D, tipo E, tipo F, tipo DC, tipo DP e tipo non standard, tra cui 4 teste maschili di Tipo A, tipo E, tipo F e tipo DP e 4 teste femminili di tipo B, tipo C, tipo D e tipo DC.

I connettori rapidi di tipo chiave sono divisi in quattro categorie in base ai materiali: connettori rapidi tipi di chiavi in ​​acciaio inossidabile, connettori rapidi tipi di chiavi in ​​ottone, connettori rapidi tipi di chiavi in ​​lega di alluminio e connettori rapidi tipi di chiavi in ​​plastica.

parametro tecnico

Materiale di produzione: 304 316 Plastica in lega in lega di alluminio

Diametro nominale: DN15-DN150mm

Pressione nominale: 16-64 kg

Temperatura applicabile: - 20 ~ 150 ℃

Medium applicabile: acqua, petrolio, gas e alcuni liquidi corrosivi.

Ambito di applicazione: gas di fabbricazione industriale, chimico, liquefatto, attrezzature di produzione di veicoli e navi, ecc.

Metodo di connessione: thread, saldatura, flangia, connessione rapida, tipo di chiave, ecc.

Caratteristiche del prodotto:

1. Risparmio di tempo e risparmio di manodopera: durante la disconnessione e il collegamento del circuito dell'olio attraverso il connettore rapido, l'azione è semplice, risparmiando tempo e manodopera.

2. Risparmio di carburante: quando il circuito dell'olio è rotto, la singola valvola sul connettore rapido può chiudere il circuito dell'olio e l'olio non scorrerà, in modo da evitare la perdita di pressione dell'olio.

3. Protezione ambientale: quando il connettore rapido è rotto e collegato, l'olio non perde e proteggerà l'ambiente.

4. La progettazione delle attrezzature è unica e conveniente per il trasporto: attrezzature di grandi dimensioni o strumenti idraulici che devono essere facilmente trasportati possono essere smontati e trasportati con connettori rapidi e quindi assemblati e utilizzati dopo l'arrivo a destinazione.

5. Economia: tutti i vantaggi di cui sopra creano valore economico per i clienti.

Descrizione della classificazione del connettore rapido:

● Tipo A: - Un'estremità è il giunto incorporato nella testa femminile e l'altra estremità è la porta del filo interno;

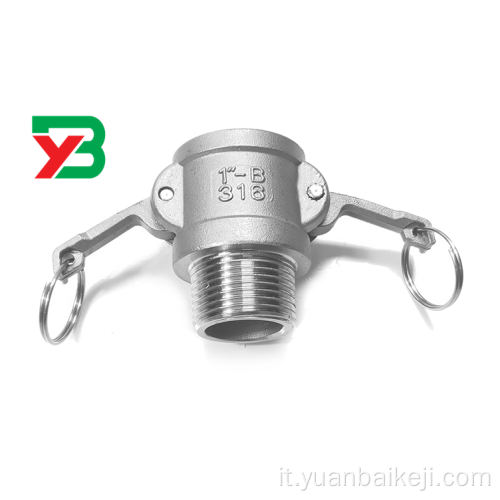

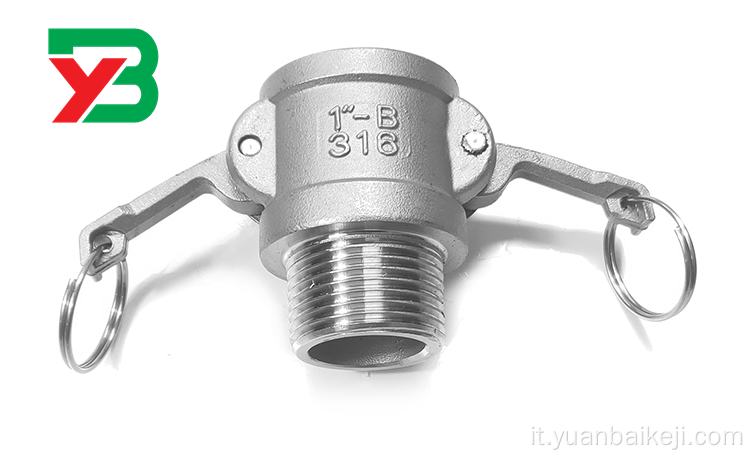

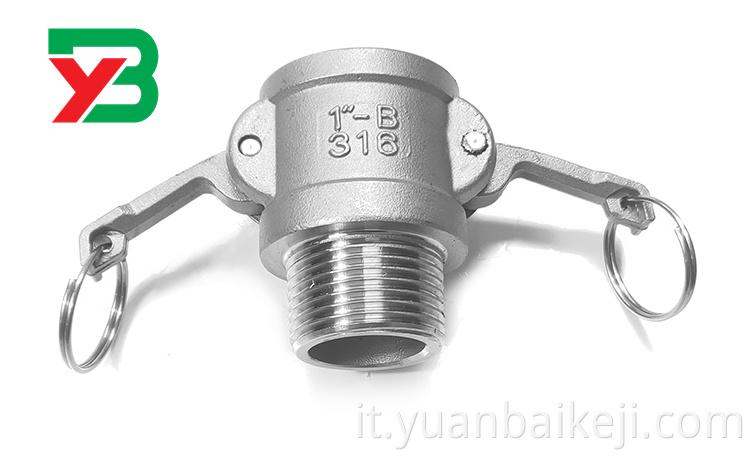

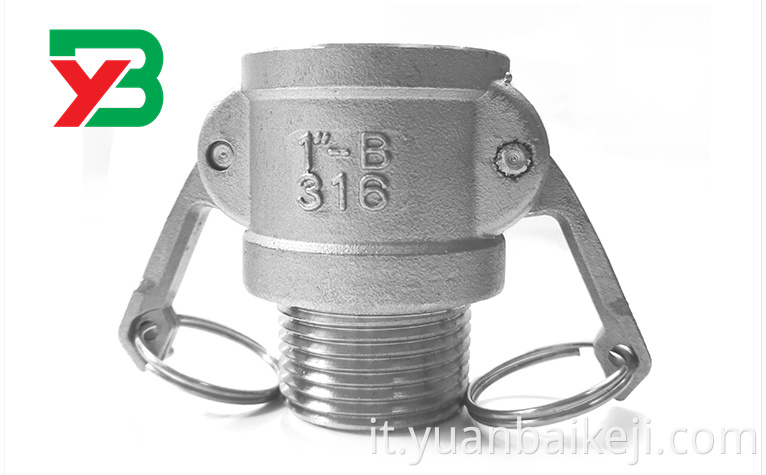

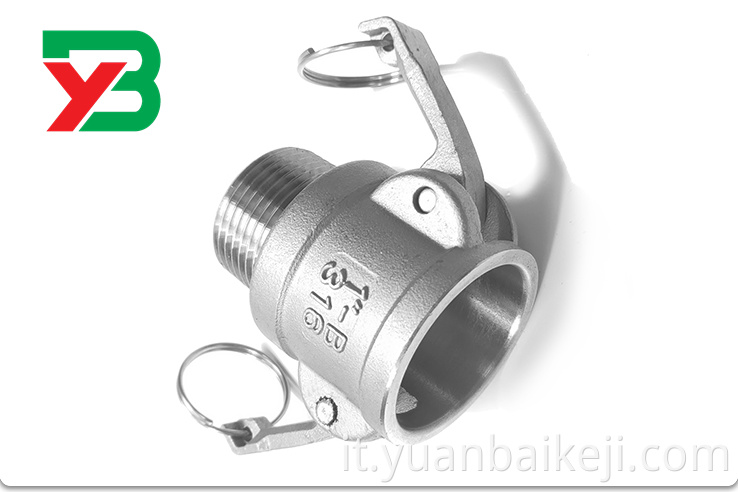

● Tipo B: - Un'estremità è il perno concavo per bloccare la testa maschile e l'altra estremità è la porta del filo esterna;

● Tipo C: - Un'estremità è una scanalatura per bloccare la testa maschile e l'altra estremità è un connettore tubo a forma di bambù;

● Tipo D: Un'estremità è la scanalatura per bloccare la testa maschile e l'altra estremità è la porta del filo interno;

● Tipo E: - Un'estremità è un connettore incorporato nella testa femminile e l'altra estremità è una connessione al tubo a forma di bambù;

● Tipo F: - Un'estremità è il giunto incorporato nella testa femminile e l'altra estremità è la porta del filo esterna;

● Tipo DC: tappa femmina rotonda con pinne che possono catturare la testa maschile;

● Tipo di DP: spina maschile a adattamento rapido, utilizzato con il corpo genitore.
