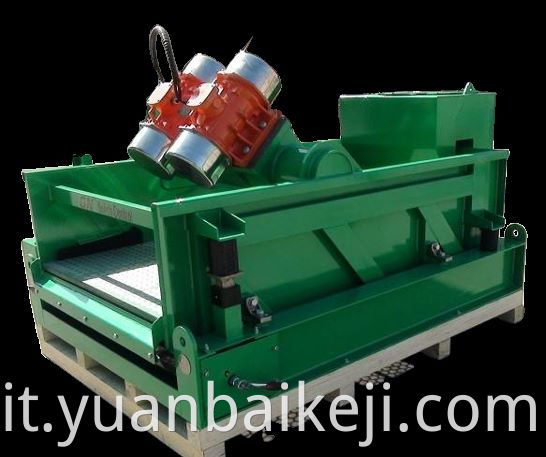

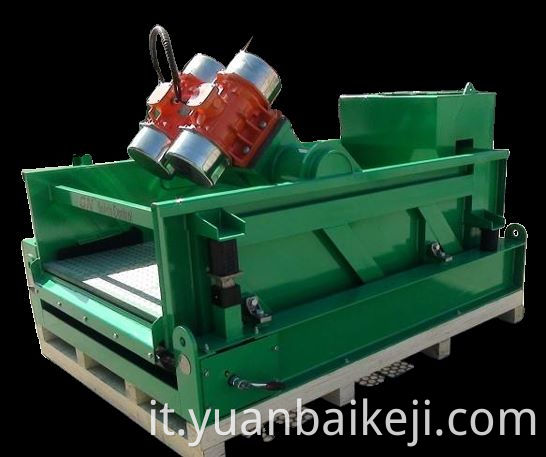

Shale Shale Shaker Shaker per la perforazione del controllo solido

Drilling Fluid Shaker Shaker è un'attrezzatura di controllo solido primario per il sistema di purificazione del fango perforato,
Viene utilizzato il motore vibrante importato, adatto alla purificazione del fluido di perforazione a singola, doppia o tripla olio, e per la perforazione dello shaker per la perforazione può essere utilizzato anche per lo shaker con un flusso di pulitore di fango. Lo shaker di fluido di perforazione ha un'elevata intensità di vibrazione, ampia area di screening, angolo della scatola della schermata regolabile, struttura compatta e prestazioni eccellenti. Perforazione dello shaker di scisto fluido è ampiamente utilizzato nella perforazione petrolifera, nella traversata direzionale orizzontale senza trincea, nella perforazione del metano a carbone, nella perforazione del gas di scisto, nella protezione ambientale dei fanghi del fiume e in altri campi di trattamento della purificazione del fango

Forma e tipo
Anche modifica
Trasmissione
Fluido Shaker di perforazione è un attrezzatura convenzionale utilizzata per separare la fase solida dal fluido di perforazione circolante. Ci sono molte forme e tipi di agitatori di scisto, tra cui:
uno
Fluido di perforazione fluidi su un telaio quadrato o rettangolare;
Due
Il fluido di perforazione scorre lungo il centro del tessuto cilindrico rotativo, non vibrante;
tre
Il fluido di perforazione scorre dal centro alla periferia sulla stoffa a schermo rotondo.
Sebbene siano stati provati schermi vibranti di altre forme, non sono stati commercializzati. La maggior parte degli agitatori di scisto usano un panno rettangolare a schermo. Le particelle solide di grandi dimensioni vengono rimosse all'estremità inferiore della vibrazione. Piccole particelle solide e flusso di fluido di perforazione attraverso la superficie dello schermo e inserire nuovamente il sistema circolante. Il solido con fluido di perforazione più grande di 74 micron è sfavorevole alle prestazioni del fluido di perforazione. La schermata vibrante a maglie API200 è formulata su questa base. Solo il 3% dei materiali di ponderazione che soddisfano i criteri di classificazione API ha una dimensione delle particelle superiori a 74 micron. A queste dimensioni, la maggior parte della barite verrà rimossa dal fluido di perforazione, il che influenzerà seriamente le prestazioni del fluido di perforazione e dei costi di perforazione.

struttura
Drash shaker fluido di perforazione è composto principalmente da base, scatola dello schermo, schermo, serbatoio di registrazione del fango, motore eccitante, molla di smorzamento, interruttore di controllo, dispositivo di regolazione, ecc.
1. Schermata: la scatola dello schermo è realizzata in maglia schermata a schermo soft (duro) e telaio, che sono serrate con bulloni o struttura a blocchi a forma di cuneo, in modo che la tensione sia sicura e affidabile e la maglia dello schermo non è facilmente danneggiato. Questo nodo è affidabile, facile da funzionare e semplice da mantenere.
2. Unità di registrazione del fango: il design dell'ottimizzazione della struttura viene effettuato con riferimento a marchi famosi stranieri. L'effetto buffer di fango è buono e la durata di servizio della mesh dello schermo è estesa.
3. Unità di potenza: è composto da raggio di eccitazione di shock e motori a vibrazione a prova di esplosione a due marchi, con basso rumore di vibrazione, effetto operativo stabile, durata a lungo e conveniente installazione e manutenzione.
4. Dispositivo di smorzamento: struttura in gomma composita ad alta resistenza, buona stabilità, buon effetto di smorzamento e basso rumore.
5. Dispositivo di regolazione: adotta la struttura di regolazione sotto la vite di piombo, con alta precisione di regolazione, buona stabilità e funzionamento semplice e conveniente.
6. Dispositivo di controllo: utilizzare il dispositivo di controllo a prova di esplosione del marchio o non esplosivo, con buone prestazioni di sicurezza, prestazioni di protezione della startup per la depressurizzazione e durata di lunga durata.

principio di funzionamento
1. Lo shaker di scisto fluido di perforazione è l'apparecchiatura di controllo solido primario nel sistema di controllo della fase solida di fango di perforazione, che gestisce 74 μ particelle solide di fango sopra m.
2. Lo shaker di fluido di perforazione si basa sul movimento lineare, sul movimento circolare o sulla traduzione del movimento ellittico generato dal motore di vibrazione attraverso il raggio di eccitazione sotto l'azione della forza di blocco eccentrico. L'angolo tra la linea verticale dei due motori e lo schermo è un angolo o una linea retta, in modo che la direzione di rotazione dei due motori di eccitazione sia opposta e la forza di eccitazione generata dal loro funzionamento reciproco è offset nella direzione X, e la forza di eccitazione è zero. Nella direzione y, le entusiasmanti forze dei due motori sono sovrapposte per guidare le scatole dello schermo superiore e inferiore per muoversi avanti e indietro lungo l'asse Y e allo stesso tempo il fango sulla superficie dello schermo viene gettato lungo il Asse y, quindi si sposta in avanti quando cade liberamente. In questo modo, il fango viene costantemente gettato su e giù per far avanzare il fango. Il liquido di fango perde nel serbatoio di fango attraverso lo schermo e alcune particelle solide nel fango più grandi dei fori della mesh vengono scretizzati, in modo da svolgere il ruolo della purificazione del fango.
