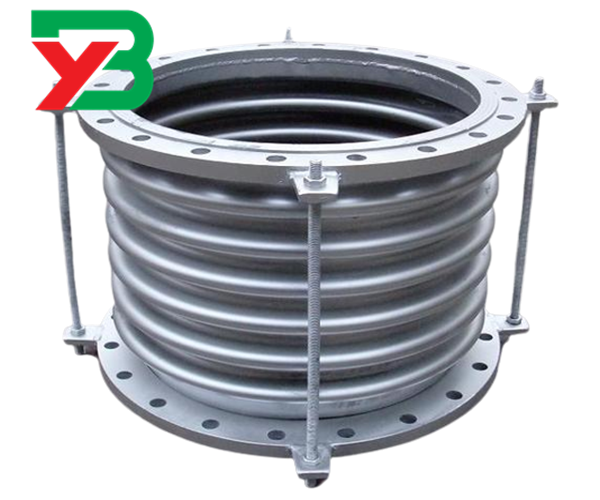

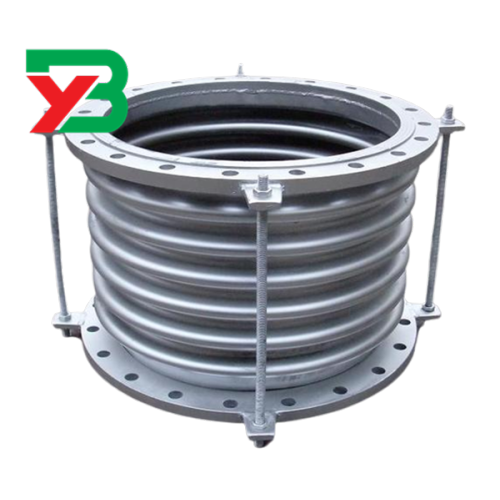

1 Il compensatore ondulato in metallo è una sorta di compensatore. Il compensatore ondulato in metallo è realizzato in acciaio inossidabile austenitico o materiali richiesti dagli utenti. Ha un'eccellente flessibilità, resistenza alla corrosione, resistenza ad alta temperatura (- 235 ℃ ~+450 ℃) e resistenza ad alta pressione (fino a 32 MPA). Può essere collegato in qualsiasi direzione nella tubazione per compensare la temperatura, assorbire le vibrazioni, ridurre il rumore, cambiare la direzione del parto medio per eliminare lo spostamento meccanico tra i tubi o tra i tubi e le apparecchiature, il tubo corrugato a doppia flangia è adatto per giunti flessibili di giunti flessibili di giunti flessibili di giunti flessibili di giunti flessibili Varie pompe, valvole, ecc. Con spostamento e vibrazione.
2 Il compensatore ondulato in metallo è realizzato con materiali metallici diversi a causa dei suoi diversi usi. A causa dei loro diversi materiali, anche le proprietà e gli usi dei tubi ondulati metallici elaborati sono diversi.
3
Esistono due tipi di soffietti usati dal compensatore ondulato in metallo, uno è un tubo ondulato a spirale, l'altro è un compensatore ondulato anulare
4 Compensatore ondulato in metallo a spirale
5 Il tubo ondulato in metallo a spirale è un guscio tubolare con increspature disposte a spirale. C'è un angolo di elica tra due increspature adiacenti e tutte le increspature possono essere collegate da un'elica.
6 Il compensatore ondulato in metallo anulare è un guscio tubolare con ondulazioni circolari chiuse. Le onde sono collegate in serie da ondulazioni circolari. Il tubo ondulato anulare si forma elaborando tubi senza soluzione di continuità o tubo saldato. A causa del metodo di elaborazione, la lunghezza di un singolo tubo è generalmente più corta di quella di un tubo ondulato a spirale. I vantaggi dei soffietti anulari sono una buona elasticità e piccola rigidità.
7 Come raccordo per tubi resistente alla pressione flessibile, il compensatore ondulato in metallo è installato nel sistema di trasporto liquido per compensare lo spostamento reciproco delle estremità di collegamento di tubi o macchine e attrezzature, assorbire l'energia di vibrazione e svolgere un ruolo nella riduzione delle vibrazioni e nella riduzione del rumore . Ha molte caratteristiche, come buona flessibilità, peso leggero, resistenza alla corrosione, resistenza alla fatica, resistenza ad alta e bassa temperatura.
9 I tubi ondulati in metallo sono realizzati con materiali metallici diversi a causa dei loro diversi usi. A causa dei loro diversi materiali, le proprietà e gli usi dei tubi ondulati metallici elaborati sono anche diversi
Prestazioni del prodotto
Come descritto nella tabella (i). Nome Materiale Modello Materiale
Prestazioni della temperatura operativa del codice
ottone
Bellow H80 H-60 ℃ ～+100 ℃ ha una bassa elasticità, ampia isteresi e effetto secondario e buona saldabilità. Può essere usato come elemento di misurazione in terreno non corrosivo e strumenti con bassa precisione.
Bronzo di latta
Il tubo ondulato QSN6.5 ～ 0,1 x - 60 ℃+100 ℃ ha una buona elasticità, resistenza e resistenza alla corrosione, piccola isteresi e effetto elastico elastico, buona saldabilità ed è ampiamente usato come elemento di misurazione.
Beryllio Bronzo
Il tubo ondulato QBE2P - 60 ℃ ~+150 ℃ ha un'isteresi molto piccola e effetto elastico e un'elevata stabilità elastica, resistenza alla corrosione e non magnetica. È utilizzato principalmente in strumenti di misurazione ad alta precisione.
acciaio inossidabile
Il tubo ondulato 1Cr18ni9ti G-194 ℃+400 ℃ ha un'elevata resistenza alla fatica di flessione e resistenza alla corrosione e buone prestazioni di saldatura. Può essere usato come misurazione, sigillazione, collegamento e compensazione dell'elemento in mezzo corrosivo.
